• 表面處理： 內外壁環氧樹脂粉末涂料靜電噴涂
• 規格型號： DN100mm

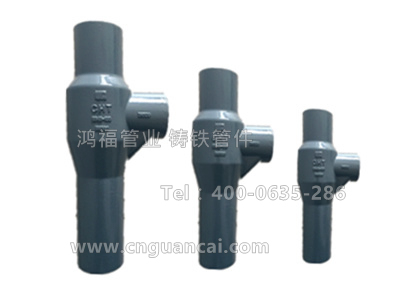

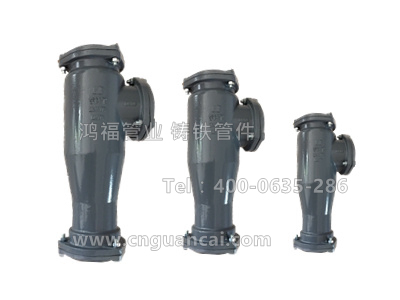

   單立管三通，旋流三通，鑄鐵CHT型旋流三通是我公司的主要產品，使用旋流三通可有效節省耗材，改雙立管為單立管，省去用H管的費用，并使用單條管線排水，極大的省了材料，為這幾年國內主推的新型產品。加強旋流降噪式特殊單立管排水系統是有別于普通單立管排水系統，也有別于雙立管排水系統的排水系統。與普通單立管排水系統比，特殊單立管排水系統排水立管排水能力大，排水水力工況好；與雙單立管排水系統比，特殊單立管排水系統節省管材、占面積小且便于施工。目前我公司研制生產的加強旋流降噪式特殊單立管排水系統產品，在同類產品中以其排量大，壓力波動小等優良特性得到設計單位和用戶的青睞。

   單立管排水系統是污水通過特殊的排水管件引導，在無專用透氣管的情況下，使水流在下落過程中最大限度的達到氣水分離，從而改善管系的水流工況，僅用一根立管就可排放較大污水流量的目的

1.現有技術在高層建筑排水系統多使用雙管排水系統，需要排水和排氣兩套管路，占用空間大，施工復雜，成本高。使用CHT接頭后，就可以不需要單獨設通氣管，整個系統排水能力強，占用空間小，節約成本，安裝簡便，最適合用于高層及超高層建筑。

2.目前國內使用的普通排水系統正、負壓不穩定問題普遍，特別是由于負壓過大造成的衛生間地漏里水封的水被抽走使異味上返的問題。CHT系統排水時管內正、負壓穩定，始終保持在-40㎜到+40㎜水柱，有效解決異味上返的問題。

3.鑄鐵制的CHT接頭，通過合理的整流，有效降低排水噪音 (40db到45db)，比目前普通鑄鐵接頭噪音更低。

4.CHT管件采用內外厚度均為0.12-0.15mm的靜電粉體防銹涂裝，接口連接處采用NBR密封膠圈，耐磨、耐油、耐腐蝕，使用壽命長，膨漲系數低，密封性能好。

各系統排水能力比較

1、鑄鐵排水管排水能力大于塑料管的排水能力。
2、CHT特殊單立管排水系統的排水能力大于爽利管排水系統的排水能力。
3、旋流主要由特殊管件形成，內螺旋塑料排水管對進一步改善CHT型單立管排水系統的水力工況、增大立管排水能力無明顯效果。
4、特殊單立管排水系統底部采用大半徑異徑彎頭，其排水能力可提高1.5~2.5升/秒。
5、排水管件擴容有明顯效果可以提高排水立管排水能力：局部擴容排水流量>不擴容，整體擴容排水流量>局部擴容
6、各種特殊管件，由于材質、細節處理不同、加工精度有差別，效果也會有很大差異，以CHT系統效果最佳。

CHT型特殊單立管排水系統特點主要是鑄鐵特殊葉片旋流管件和塑料帶有阻火裝置的特殊葉片旋流管件的專利產品，其技術來自國外。該產品有以下特點：

1. 在設計上采用柳葉形導流葉片，而且呈上下位置對稱布置，葉片以一定的角度傾斜，使水流沿管壁旋轉流下，中間形成氣芯，取消了通氣立管，縮小了主立管的管徑，并能達到同樣的排水流量，還減少了占地面積。

2. 由于水流貼管壁旋轉而下，極大的降低了水流通過時的噪音，基本控制在30分貝以下，達到人耳聽不到的程度給用戶一個安靜的生活空間。

3. 采用旋流技術后，有效控制水流速度，解決了管內正負壓的問題，使樓層水封不產生波動，管內異味不會上返，保持室內空氣的清新。

4. 采用新技術后，安裝、維修簡單易行，在實際工作中可提高工作效率，節省大量的人力物力，重量輕、價格低、壽命長，可與任意管材（鑄鐵管、PP超靜音管、HDPE管、UPVC管）匹配是該產品的最大特點

施工安裝要點

1）、普通特殊單立管排水系統

（1）同層不同高度的橫支管接入上部特制配件時，管徑大的位置在上，管徑小的位置在下；同層同一高度的橫支管接入上部特制配件時，應在平面不同位置分別接入。

（2）跑氣器的跑氣管應從跑氣器頂端接出，再接至排水橫干管或排出管中心線以上位置。

2）、CHT型特殊單立管排水系統

（1）室內明設管道安裝宜在土建墻面粉飾完成后連續進行；安裝前應復核預留孔洞的標高及位置。當發現不符合要求時，應在安裝前采取相應措施。

（2）室內管道安裝選定支承管道的滑動支座及固定支座應符合設計要求。

（3）室內管道安裝宜自下向上分層進行，先安裝立管，后安裝橫管，連續施工，安裝間斷時，敞口處應臨時封閉。

（4）埋地管道應在地面回填以后再開挖敷設。嚴禁在回填土之前或未經夯實的土層中鋪設。

（5）埋地鋪設時管道應按設計坡度敷設。

（6）埋地鋪設管道經檢驗合格后，應進行灌水試驗。

（7）立管、配管的安裝和其它注意事項參考CECS 271：2010《CHT型特殊單立管排水系統》。

3）、超靜音螺旋特殊單立管安裝示意圖
