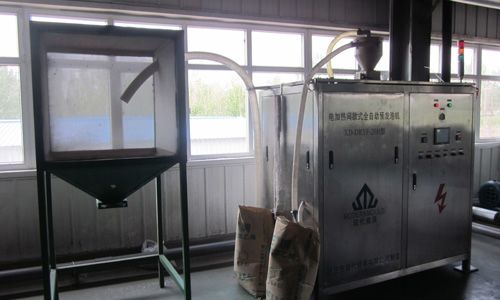

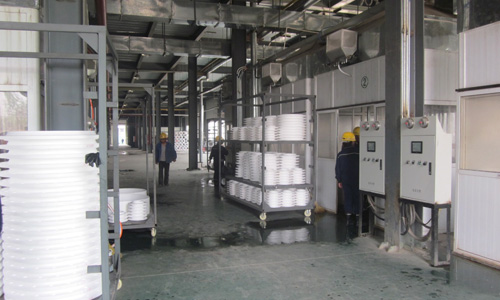

1、EPS珠粒發(fā)泡

　　EPS珠粒發(fā)泡采用電加熱間歇式全自動(dòng)預(yù)發(fā)泡機(jī)發(fā)泡，使用電加熱，無水分，不需要熟化。粒度均勻，能保證模型壁厚均勻，不產(chǎn)生變形。

2、模片成型

　　采用全封閉半自動(dòng)成型機(jī)，直管部分整體成型，避免了半模成型膜片粘接產(chǎn)生橢圓。帶支管類管件支管部分整體成型。

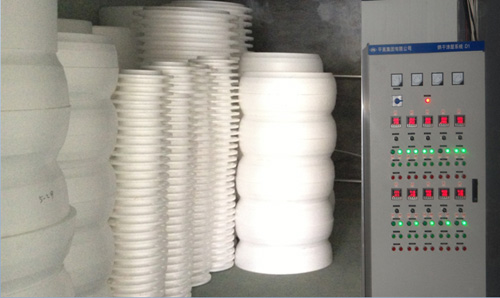

3、模片時(shí)效

　　成型后模片放置在自動(dòng)控制溫度、濕度的烘干房內(nèi)烘干水分。
　　烘干溫度：30-50度，濕度：15-30度，時(shí)間：72小時(shí)。

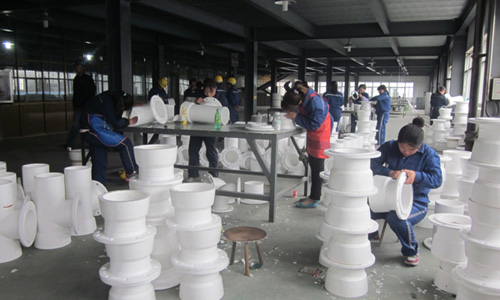

4、模片粘接

　　對(duì)時(shí)效后的模片進(jìn)行粘接，采用萬能切割機(jī)對(duì)白模進(jìn)行必要的切割，組成各種形狀。滿足特殊定制管件需求。

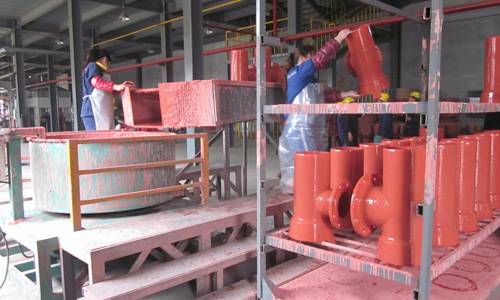

5、模型浸涂

　　分兩次對(duì)粘接好的模型進(jìn)行浸涂，涂料起到隔離鑄造砂與鑄件，保證鑄件表面光滑。

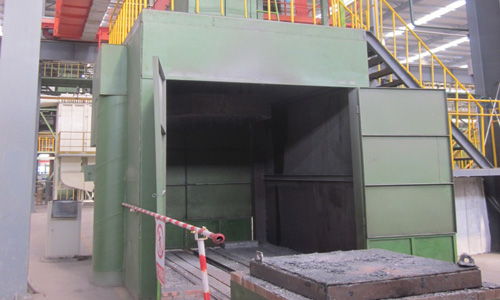

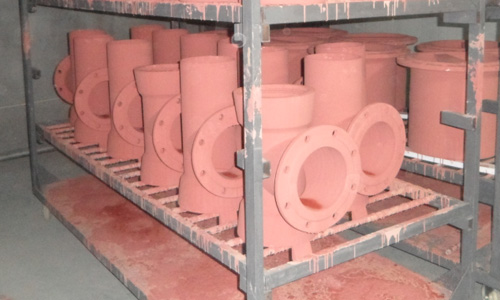

6、涂層烘干

　　浸涂后的模型在自動(dòng)控制溫度、濕度的烘干房內(nèi)對(duì)涂層進(jìn)行烘干。

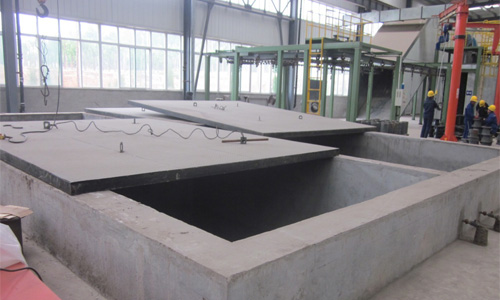

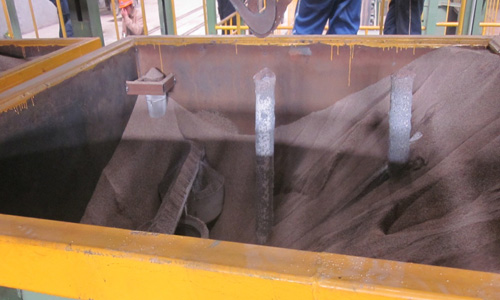

7、裝箱

　　將烘干后的模型裝入沙箱內(nèi)，通過二維圓周振動(dòng)平臺(tái)，將模型周圍的砂震實(shí)，避免澆注時(shí)管件產(chǎn)生橢圓。

8、熔煉

　　根據(jù)鐵水成分標(biāo)準(zhǔn)要求，加入適量廢鋼、硅鐵，在中頻電爐內(nèi)調(diào)整鐵水成分，直至符合工藝要求。
　　取樣化驗(yàn)爐內(nèi)鐵水成分，根據(jù)化驗(yàn)結(jié)果，確定包芯線、孕育劑的加入量。
　　通過電爐升溫，使鐵水溫度符合各規(guī)格澆注工藝要求。

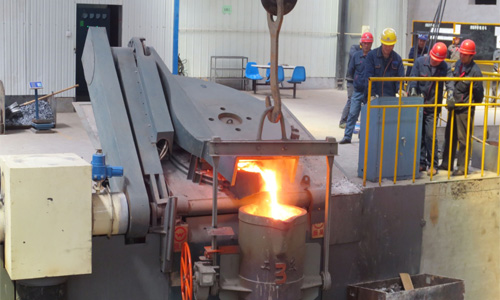

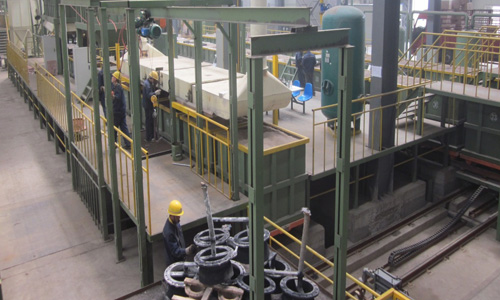

9、鐵水球化

　　鑄鐵的機(jī)械性能主要取決于鑄鐵基體組織以及石墨的數(shù)量、形狀、大小及分布特點(diǎn)，其中，石墨的形態(tài)可分為四種：片狀石墨、球狀石墨、蠕蟲狀石墨、 團(tuán)絮狀石墨。

　　通過喂絲球化工藝促使石墨結(jié)晶時(shí)，轉(zhuǎn)化為球狀，從而改變球墨鑄鐵的機(jī)械性能。

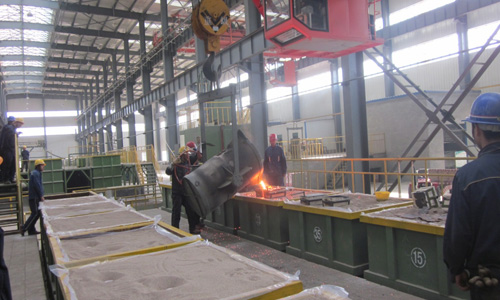

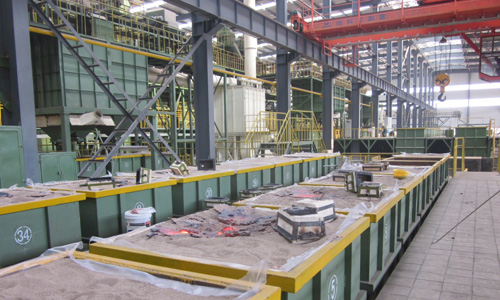

10、澆注

　　澆注時(shí)沙箱抽真空，使沙箱內(nèi)沙子緊實(shí)的填充在模型周圍，避免澆注時(shí)鐵水沖擊模型產(chǎn)生變形。
　　澆注后保壓5分鐘，避免澆注后管件變形。

11、落砂

12、出件

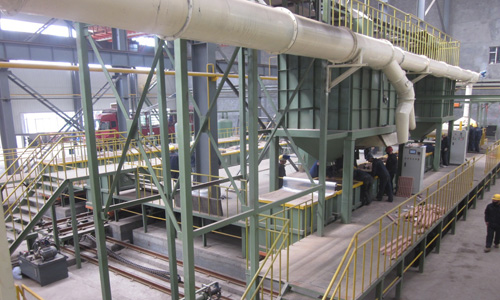

13、循環(huán)線

　　采用循環(huán)線，減少人為縮短澆注后管件在箱內(nèi)冷卻時(shí)間，從澆注完到落砂出件需3小時(shí)，（工藝要求1小時(shí)）確保力學(xué)性能。

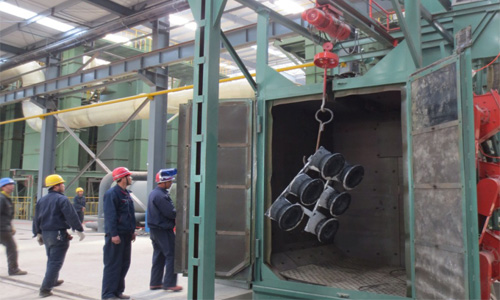

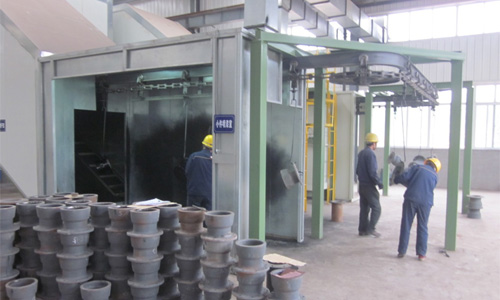

14、清砂拋丸

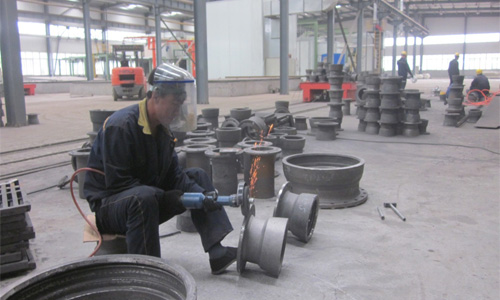

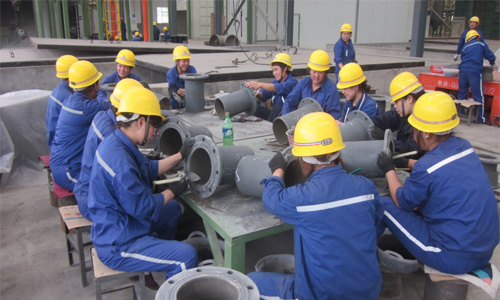

15、打磨

16、機(jī)加工

17、噴涂富鋅涂料

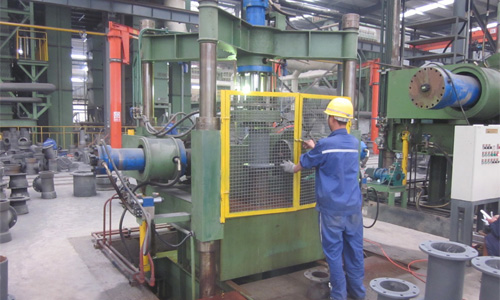

18、水壓

　　水壓工位采用自動(dòng)升壓、自動(dòng)保壓系統(tǒng)，標(biāo)準(zhǔn)要求保壓15秒，實(shí)際保壓20秒。并有自動(dòng)排氣功能，保證壓力數(shù)據(jù)的真實(shí)、有效。

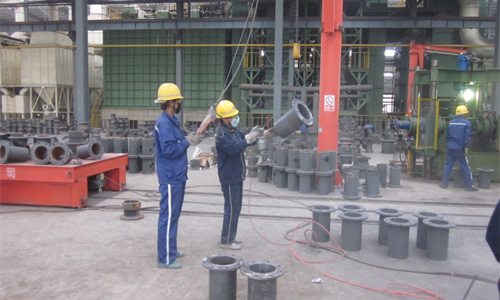

19、水泥涂襯

20、水泥養(yǎng)生

21、噴涂、包裝、成品入庫

　　普通瀝青涂覆；

　　環(huán)氧樹脂涂覆；

　　靜電粉末噴涂；

　　3種噴涂工藝，滿足防腐要求，保證產(chǎn)品質(zhì)量。
